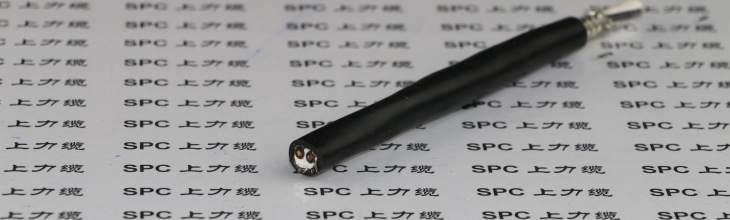

静态双层铝箔屏蔽数据传输电缆 SPCDATA-PVC-RD-Y(ST)Y

SPCDATA-PVC-RD-Y(ST)Y静态双层铝箔屏蔽数据传输电缆  双层铝箔屏蔽静态数据电缆

电缆名称：

SPCDATA-PVC-RD-Y(ST)Y静态双层铝箔屏蔽数据传输电缆 双层铝箔屏蔽静态数据电缆  ST数据电缆  ST欧标柔性数据电缆  数据传输电缆  ST欧标数据电缆  ST信号电缆  RD-Y(ST)Y信号传输电缆  RD-Y(ST)Y数据传输电缆  RD-Y(ST)Y数据电缆  RS422串口线  RS422数据传输电缆  PVC数据传输电缆  PVC柔性数据传输电缆  RS485串口线  RS485信号线  RS485信号传输电缆  铝箔屏蔽电缆  铝箔麦拉电缆  铝箔信号电缆  铝箔屏蔽信号电缆  铝箔屏蔽数据传输电缆  抗高频信号干扰电缆  数据线

电缆应用：

电站、化工厂、水利工程、污水处理厂、钢铁厂等工业设备的控制机房中

适用于频率高达 10 kHz 的模拟和数字信号的传输

适合干燥或潮湿的室内固定安装，也可用于有限移动的使用场合

室外露天安装，必须做好防紫外线防护

电缆结构：

导体：7股镀锡铜丝绞合导体，符合VDE 0295及IEC 60288第2类

绝缘：特殊PVC混合料

芯线：芯线绞合成对，芯线颜色符合DIN 47100 色标，无重复颜色

每个芯线组采用不同对绞节距

4对绞合成束，线束层绞

分屏蔽：铝箔麦拉绕包

总屏蔽：引流线+铝箔麦拉绕包

护套：特殊PVC混合料

护套颜色：黑色或蓝色，可根据客户需要定选用各种颜色

电缆特性：

电缆的长期工作温度应不超过70℃

能承受中等的机械应力

具有较强的抗电磁干扰能力

阻燃性：阻燃自熄符合IEC 60332-1-2

电缆技术参数：

工作电压：250V

测试电压：1000V

导体电阻20℃ ：根据VDE 0295及IEC 60228第2类

绝缘电阻：≥ 5 MΩ/km （20℃）

互电容：最大 120 nF/km

电感：约 0.65 mH/km

特性阻抗：1 kHz 时：约 370 Ohm

10 kHz 时约 130 Ohm

最小弯曲半径： 固定安装 7.5 X D（电缆外径）

偶尔移动 15 X D（电缆外径）

工作温度：固定安装 -30 ~ +50℃

偶尔移动 - 5 ~ +70℃

规格范围：
