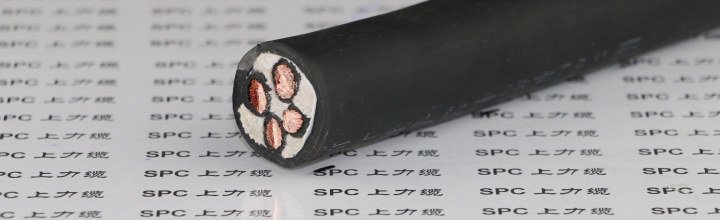

全天候型拖链电缆 SPCFLEX-CHAIN-TPE-YY 户外专用

SPCFLEX-CHAIN-TPE-YY全天候拖链电缆

电缆名称：

SPCFLEX-CHAIN-TPE-YY全天候拖链电缆--全天候高柔性拖链电缆--柔性拖链电缆-|CHAIN拖链电缆|JZ-YY电缆-

动力拖链或移动机械部件

工业自动化、机电成套设备、数控机床、物流传输系统、机械自动化、生产线、设备安装工程、控制系统等

用于动力、控制、测量及调节电路

适合干燥，潮湿及水油混合物的室内或室外

-|拖链电缆结构：

导体：多股精绞细丝导体，符合VDE 0295及IEC 60288第6类导体

绝缘：特殊TPE混合料

芯线：芯线绞合成缆，芯线颜色符合VDE 0293

彩色或编码芯线，3芯及以上带黄绿双色线（可选）

SPCFLEX-CHAIN-TPE-JZ-YY黑色芯线、白色数字编码、带黄绿双色线

SPCFLEX-CHAIN-TPE-JB-YY彩色芯线、带黄绿双色线

SPCFLEX-CHAIN-TPE-OZ-YY黑色芯线、白色数字编码、不带黄绿双色线

SPCFLEX-CHAIN-TPE-OB-YY彩色芯线、不带黄绿双色线

护套：特殊TPE混合料

护套颜色：黑色，可根据客户需要定选用各种颜色

拖链电缆特性：

电缆的长期工作温度应不超过80℃

杰出的耐候性、抗臭氧和抗紫外线性能

抵抗多种化学介质，可以与植物、动物或合成有机脂、油脂石蜡和相关乳胶液接触

对氨化合物和生物气体有良好的抵抗性

能抵抗冷水热水和水溶性清洗剂

适合频繁蒸汽清洁

能承受较强的机械应力

适用于拖链系统中频繁连续弯曲800万次

耐海水侵蚀：符合 UL 1309 标准

拖链电缆技术参数：

工作电压：300/500V   450/750V   600/1000V

测试电缆：2000V      2500V      3500V

导体电阻20℃ ：根据VDE 0295及IEC 60228第6类

绝缘电阻：≥ 20 MΩ/km （20℃）

弯曲半径： 固定安装 4 X D（电缆外径）

移动安装：当行程<10米时，弯曲半径为7.5 X D（电缆外径）

当行程≥10米时，弯曲半径为10 X D（电缆外径）

移动特性：敷设行程：100米，加速度50米/秒2，移动速度≤5米/秒

弯曲寿命：30次/分钟，>800万次

工作温度：固定安装 -50～+80℃

移动安装 -40～+80℃

规格范围：
