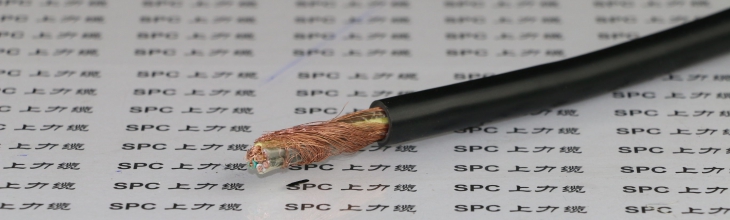

拖链电缆 SPCFLEX-CHAIN-CY 屏蔽抗干扰型

拖链电缆|上海哪里批发及报价|山东机械厂首选SPC上力缆|电缆名称：

SPCFLEX-CHAIN-CY拖链电缆屏蔽型--中度屏蔽拖链电缆--柔性拖链电缆--CHAIN拖链电缆--JZ-CY镀锡铜丝编织屏蔽拖链电缆

拖链电缆应用：

动力拖链或移动机械部件

工业自动化、机电成套设备、数控机床、物流传输系统、机械自动化、生产线、设备安装工程、控制系统等

用于动力、控制、测量及调节电路

需要抗电磁干扰的环境

适合干燥，潮湿及水油混合物的室内或室外，不能直埋地下

拖链电缆结构：

导体：多股精绞细丝导体，符合VDE 0295及IEC 60288第6类导体

绝缘：特殊PVC混合料

芯线：芯线绞合成缆，芯线颜色符合VDE 0293

彩色或编码芯线，3芯及以上带黄绿双色线（可选）

SPCFLEX-CHAIN-JZ-CY黑色芯线、白色数字编码、带黄绿双色线

SPCFLEX-CHAIN-JB-CY彩色芯线、带黄绿双色线

SPCFLEX-CHAIN-OZ-CY黑色芯线、白色数字编码、不带黄绿双色线

SPCFLEX-CHAIN-OB-CY彩色芯线、不带黄绿双色线

屏蔽：镀锡铜线编织，编织密度≥80%

护套：特殊改性PVC混合料

护套颜色：黑色、灰色或橙色，可根据客户需要定选用各种颜色

拖链电缆特性：

电缆的长期工作温度应不超过70℃

防水、耐油、耐寒、耐磨、抗紫外线

能承受中等的机械应力

具有较强的抗电磁干扰能力

适用于拖链系统中频繁连续弯曲300万次

阻燃特性：符合VDE 0472-804部分B类测试标准和IEC 60332-1-2

技术参数：

工作电压：300/500V   450/750V   600/1000V

测试电缆：2000V      2500V      3500V

导体电阻20℃ ：根据VDE 0295及IEC 60228第6类

绝缘电阻：≥ 20 MΩ/km （20℃）

弯曲半径： 固定安装 6 X D（电缆外径）

移动安装：当行程<10米时，弯曲半径为10 X D（电缆外径）

当行程≥10米时，弯曲半径为12 X D（电缆外径）

移动特性：敷设行程：50米，加速度20米/秒2，移动速度≤2米/秒

弯曲寿命：30次/分钟，>300万次

工作温度：固定安装 -30 ~ +70℃

移动安装 - 5 ~ +70℃

外护套抗油性：符合IEC60811-2-1

规格范围：
